Tipo della vite di fissaggio del connettore di EMT, connettore d'acciaio di EMT, montaggi del emt

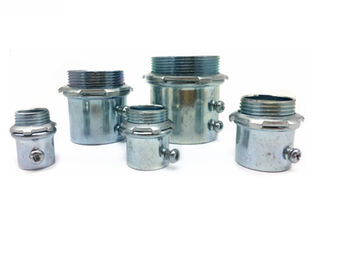

CONNETTORE DELLA VITE DI FISSAGGIO DI EMT
|
UL 514B
|
ACCIAIO
|
Zinco placcato
|
Calcestruzzo-stretto una volta legato
|
Adatto ad applicazioni sopra 600V
|
Collega il condotto di EMT alle scatole d'acciaio e ad altre recinzioni del metallo
|
Le dimensioni 2-1/2» a 4' inoltre sono elencate per RIGIDO e a IMC condotti
|
Cat# | Dimensione | D | D2 | L | |
SSCN-S | -050 | 1/2» | 18,5 | 21,5 | 35 |
SSCN-S | -075 | 3/4" | 24 | 27 | 39 |
SSCN-S | -100 | 1" | 30,2 | 34,2 | 43 |
SSCN-S | -125 | 11/4» | 39 | 43 | 51 |
SSCN-S | -150 | 11/2» | 44,8 | 48,8 | 62 |
SSCN-S | -200 | 2" | 56,5 | 60,5 | 77 |
SSCN-S | -250 | 21/2" | 74 | 80 | 86 |
SSCN-S | -300 | 3" | 90,5 | 96,5 | 94 |
SSCN-S | -400 | 4" | 115,5 | 121,5 | 107 |
