Il connettore di compressione, il connettore di compressione di BX, zinco muore connettore di compressione del condotto del metallo flessibile della colata
I montaggi del condotto del metallo flessibile sono utilizzati per legare i cavi & i condotti placcati del metallo alle scatole & alle recinzioni di giunzione elettriche. I montaggi di combinazione permettono che l'installatore unisca facilmente i condotti del metallo flessibile ai condotti rigidi o impermeabili di EMT. Questi montaggi sono offerti in entrambi i 90 gradi o profili diritti e possono essere legati facendo uso del costruito di in viti di fissaggio, morsetti di compressione, filettature, o dispositivi del supporto della sella. Questi connettori accomodano i condotti del metallo flessibile da 1/2» a 4".

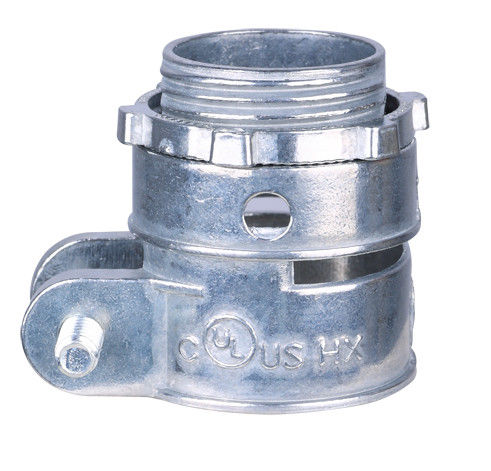

Connettori di compressione - diritto
Applicazione:

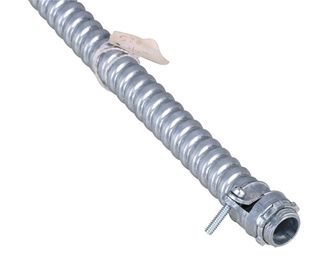

Questi connettori a pressione con le gole isolate sono utilizzati nelle posizioni asciutte per legare i condotti del metallo flessibile alle scatole o alle recinzioni.
| Cat# | Dimensione | A | B | C | D | |
| BX | -50 | 1/2» | 30,3 | 28,5 | 26,3 | 16,0 |
| BX | -75 | 3/4" | 35,6 | 32,6 | 30,3 | 21,2 |
| BX | -100 | 1" | 38,9 | 40,0 | 37,0 | 27,0 |
| BX | -125 | 11/4» | 44,0 | 46,2 | 44,0 | 35,0 |
| BX | -150 | 11/2» | 48,5 | 54,2 | 51,2 | 40,6 |
| BX | -200 | 2" | 52,5 | 66,8 | 65,0 | 52,6 |
| BX | -250 | 21/2" | 71,0 | 84,0 | 81,0 | 64,0 |
| BX | -300 | 3" | 81,0 | 99,0 | 95,0 | 80,0 |
| BX | -400 | 4" | 100,0 | 123,0 | 119,0 | 104,0 |
